NeuwerkH151TNUNC6-32

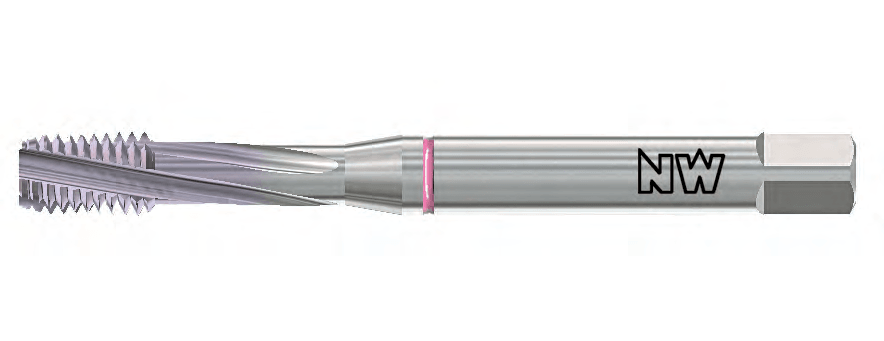

H151TN - Makine Kılavuzları - UNc6x
Teknik Açıklama
Teknik Dokümanı AçVaryantlar
M3x0,5M3x0,5M4x0,7M4x0,7M5x0,8M5x0,8M6x1M6x1M8x1,25M8x1,25M10x1,5M10x1,5M12x1,75M12x1,75M16x2M16x2MF8x1MF8x1MF10x1,25MF10x1,25MF10x1MF10x1MF12x1,25MF12x1,25MF12x1,5MF12x1,5MF14x1,5MF14x1,5MF16x1,5MF16x1,5UNc6xUNc8xUNc10xUNc1/4xUNc5/16xUNc3/8xUNc7/16xUNc1/2xUNc5/8xUNc3/4xUNF6xUNF8xUNF10xUNF1/4xUNF5/16xUNF3/8xUNF7/16xUNF1/2xUNF5/8xUNF3/4x
Teknik Özellikler
| Çap (D) | UNc6 |
| Hatve / Adım (P) | - |
| Toplam Boy (L) | 56 |
| Kesme Boyu (L1) | 7 |
| Sap Çapı (d) | 4 |
| Kare Şaft Genişliği (a) | 3 |
| Standart | DIN 371/376 |
| Malzeme | HSSE/PM |
| Kaplama | TN |
| Tolerans | 2BX |
| Ağız / Pah Tipi | C/2-3 |
| Uygulama Alanı | 1.6 - 2.4 - 3.3 - 3.4 |
| Marka | Neuwerk |
