NeuwerkSFM03050

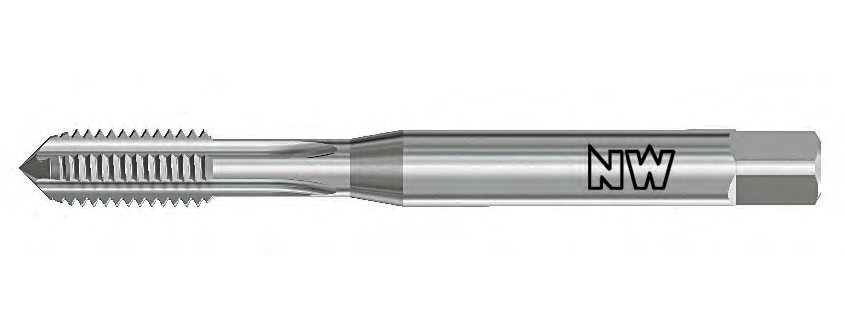

sF - Makine Kılavuzları - M3x0,5
Teknik Açıklama
Teknik Dokümanı AçVaryantlar
M2x0,4M2,5x0,45M3x0,5M4x0,7M5x0,8M6x1M8x1,25M10x1,5MF6x0,75MF6x0,75MF8x1MF8x1MF10x1MF10x1MF10x1,25MF10x1,25MF12x1,25MF12x1,25MF12x1,5MF12x1,5MF14x1,5MF14x1,5MF16x1,5MF16x1,5MF18x1,5MF18x1,5MF20x1,5MF20x1,5MF22x1,5MF24x1,5MF27x1,5MF30x2UNc6xUNc8xUNc10xUNc12xUNc1/4xUNc5/16xUNc3/8xUNc7/16xUNc1/2xUNc9/16xUNc5/8xUNc3/4xUNc7/8xUNc1”xUNF6xUNF8xUNF10xUNF12xUNF1/4xUNF5/16xUNF3/8xUNF7/16xUNF1/2xUNF9/16xUNF5/8xUNF3/4xUNF7/8xUNF1”xG1/8xG1/4xG3/8xG1/2xG5/8xG3/4xG7/8xG1”xG1”1/8xG1”1/4xG1”1/2x
Teknik Özellikler
| Çap (D) | M3 |
| Hatve / Adım (P) | 0,5 |
| Toplam Boy (L) | 56 |
| Kesme Boyu (L1) | 10 |
| Sap Çapı (d) | 3,5 |
| Kare Şaft Genişliği (a) | 2,7 |
| Standart | DIN 371 |
| Malzeme | HSSE |
| Kaplama | - |
| Tolerans | 6H |
| Ağız / Pah Tipi | C/2-3 |
| Uygulama Alanı | 1.1 - 1.2 - 1.3 - 1.4 - 3.4 4.2 - 4.3 5.2 - 5.3 8.2 |
| Marka | Neuwerk |
